Moment Grout Coupler 灌漿套筒

Moment®灌浆套筒

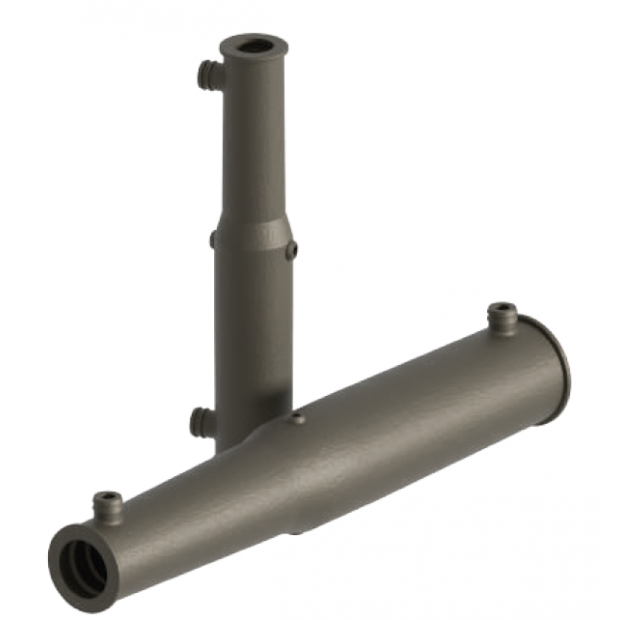

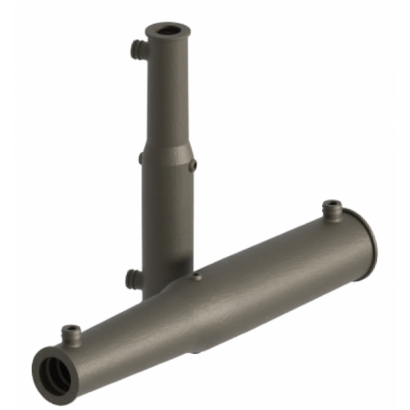

Moment 灌漿套筒系統專為預制混凝土連接而設計,能夠有效且快速地連接預鑄結構體。搭配Moment專有的100MPa灌漿一起使用,套筒系统採用斷條技術能使結構承受非常高的棒料負荷。
由碳鋼車加工制成,抗冲擊性遠高於傳統的鑄鐵灌漿套筒,並且通過多種驗證,符合ISO 15835:2009的抗震要求,可以安全使用於多地震地區。

可搭配 Moment Precast Shoe 一同使用,此錨定系統可以在預鑄柱調裝致定位點時,以螺絲與樓板上之基座鎖和,鎖和完成後可以立刻承受載重,省去架設支撐架之時間與費用,並且可避免支撐架導致工地現場通行不良之問題。
實際操作影片 :
產品安裝解說 :
1. 模板固定
1.套筒固定座鎖合至模板上
2.將套筒固定至固定座上
3.將輸漿軟管固定至套筒上

2. 現場吊裝
1. 設置固定底座鋼筋

2. 吊裝預鑄柱至底座上。

3. 鎖合角落4個預鑄錨定系統,達到初期固定。

4. 使用手動灌漿機器輸送漿致灌漿套筒裡,與底座之縫隙。

5. 將灌漿處堵塞住,並等待3-7天固化。
